1 引言

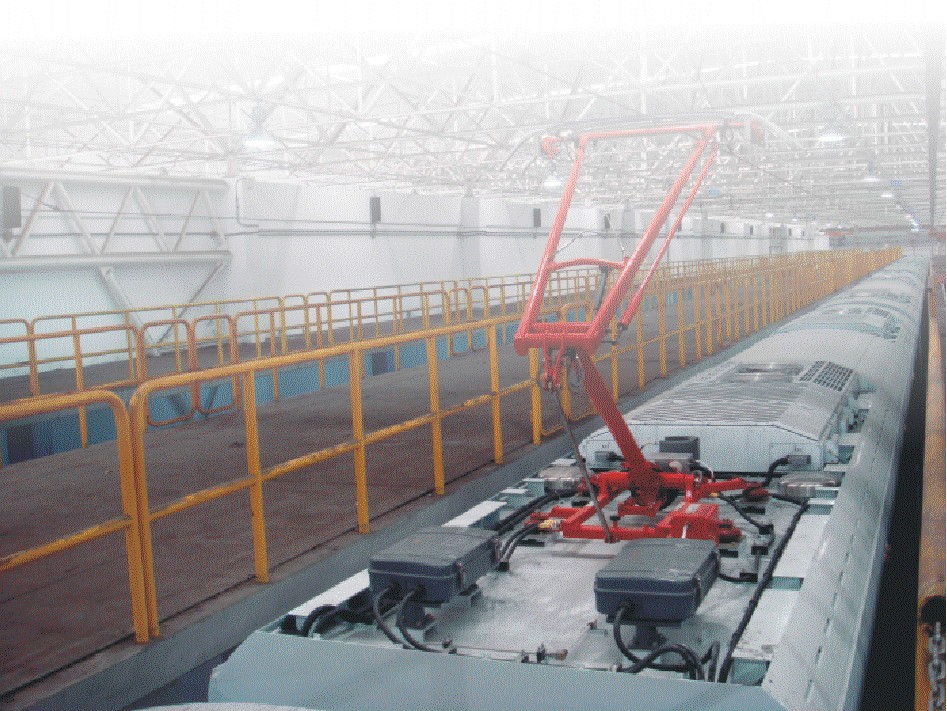

本设备适用于地铁、轻轨、大铁车辆段，对受电弓进行升降弓特性试验，静态特性检测与性能调整，升降弓时间的检测等操作。

2　受电弓试验台的用途

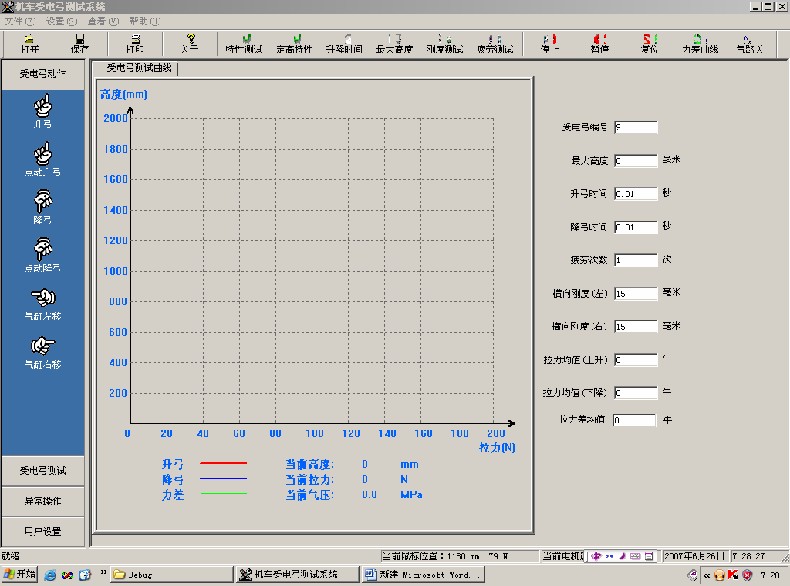

本受电弓自动测试台用于受电弓的生产调试、抽样检验、试验检修等，它以计算机测控技术为核心，可以在测试台上进行受电弓特性、升降弓时间、横向刚性、疲劳性能等的自动化测试。测试系统软件以Windows xp为平台，全部操作均为图形化界面，操作简便易学，而且具有强大的数据管理功能，实现了对测试数据的查阅、存档、打印等功能。

3 系统结构

本系统为了尽量同时满足便携性与可靠性的要求，采用的方案是使得室内测试台和现场便携式测试台共用相同的动力装置，且相互独立，即室内测试台不再依赖便携式测试仪，双方都能和动力盒部分独立组合使用，即便携式方案和室内测试台的区别将只是在显控终端上。不论何种方式的显控终端都是通过串口线连接到动力盒部分。

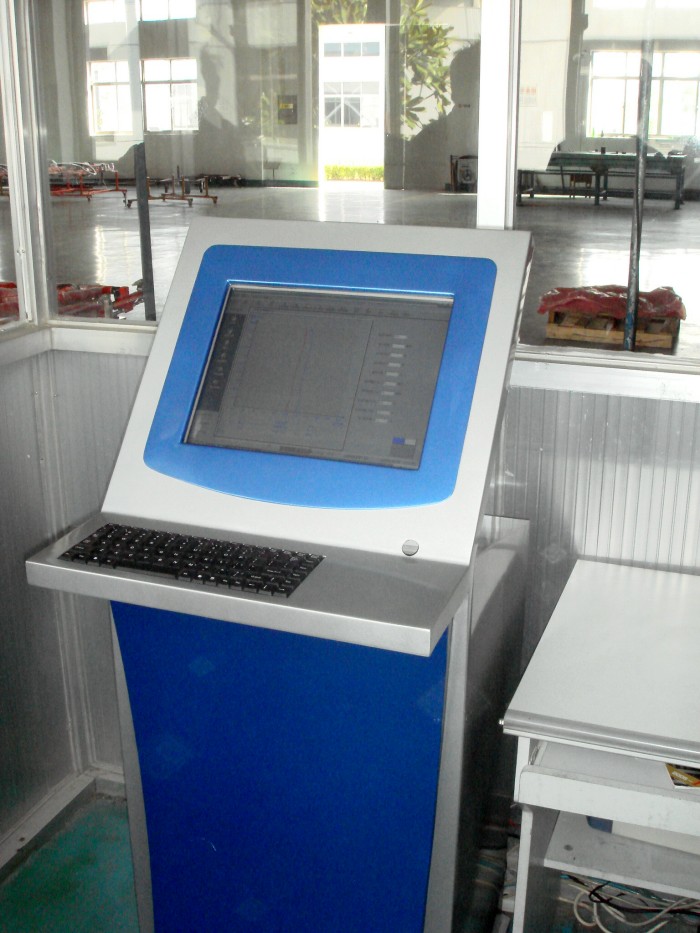

为了降低成本和使得系统更易于维护，便携式显控终端直接采用通用pc笔记本电脑。室内台式系统的显示控制终端采用触摸显示屏结合工业控制机，以便做到系统既有方便简捷的控制，又有抗噪稳定的系统运行。
